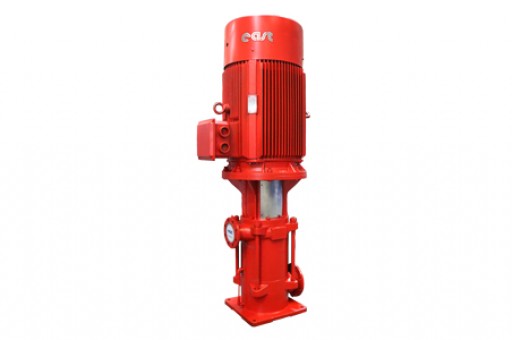

XBD-L多级消防泵
XBD8.0/1.2-20L型多级消防泵

XBD8.0/1.2-20L型多级消防泵

产品简介:

XBD8.0/1.2-20L型多级消防泵产品概述: XBD-L型立式单吸多级分段式消防泵组,供输送不含固体颗粒的清水及物理化学性质类似于水的液体之用。主要用于消防系统管道增压送水

产品详情

XBD8.0/1.2-20L型多级消防泵产品概述:

       XBD-L型立式单吸多级分段式消防泵组,供输送不含固体颗粒的清水及物理化学性质类似于水的液体之用。主要用于消防系统管道增压送水,也适用于工业和城市给排水,高层建筑增压送水、运距离送水、采暖、浴室、锅炉冷暖水循环增压、空调制冷系统送水及设备配套等场合

 XBD8.0/1.2-20L型多级消防泵型号意义:

XBD8.0/1.2-20L型多级消防泵产品特点:

●    泵机构紧凑、体积小、外形美观,其立式机构决定安装面积小,其重心重合于泵脚中心,因而增强了泵的运行稳定性和使用寿命。

●    泵吸入口和吐出口均水平方向,简化了管路的连接。

●    可根据需要,吸入口和吐出口可安装成同方向或90°、180°、270°几个不同方向以满足不同的连接场合。

●    泵压力可根据需要增减水泵级数并切割叶轮外径予以满足,而不改变安装占地面积,这是其他泵类所不具有的。

●    泵转子具有较小的绕度,运行平稳、振动小、噪音低、使用寿命长。

XBD8.0/1.2-20L型多级消防泵泵用途:

       XBD消防泵主要用于消防系统管道增压送水。也可适用于工业和城市给排水、高层建筑夺压送水、远距离送水、采暖、浴室、锅炉冷暖水循环增压空调制冷系统送水及设备配套等场合。

XBD8.0/1.2-20L型多级消防泵结构特点:

          XBD-L型立式单级消防自动喷淋管道增压泵消火栓加压给水泵为立式多级分段式结构,用四只螺栓把进水段、中段、出水段联成一体。进水口位于泵下端的进水段上,出水口位于泵上端的出水段上,根据安装使用要求不同,出水段可旋转90°、180°、270°等四个方位,如果用户不提要求,出水段一般安装在180°方向。

泵的主要零件有:进水段、中段、出水段、导叶、叶轮、轴心、平衡鼓、平衡套、密封环等。泵轴向力绝大部分由平衡鼓承受,其余残余轴向力由上端的向心推力球轴承来承受。泵密封根据用户要求可用填料密封或机械密封。

从电动机端看泵,泵为逆时针方向旋转;泵的整个转子部件由上端的向心推力球轴承和下端的水轴承支撑,向心推力球轴承用钙基黄油润滑。

XBD-L型多级消防泵的安装步骤包括把泵放在地基上,调正和连结泵管道等。

XBD8.0/1.2-20L型多级消防泵安装应该注意:

●    电动机与泵的轴心线必须在同一个平面内成直线;

●    电机联轴器和泵联轴器之间应保持一定间隙,此间隙应为3~5mm;

●    进出水管道上的压力表最好安装在距法兰2倍直径长的地方上,不能安装在弯管和阀门的旁边,以防受到不稳定流动的干扰;

●    进出水管应设有支撑,以减少管道对泵的外加力以及管道体系的振动。
